هوك السقف

ما هو خطاف السقف ولماذا هو ضروري لتركيب الطاقة الشمسية لديك؟

A هوك السقفهو أحد مكونات التثبيت الأساسية المستخدمة لربط قضبان الألواح الشمسية أو إطارات التثبيت بشكل آمن مباشرة بهيكل السقف الخاص بك. وبوصفه حلقة الوصل المهمة بين السقف والمجموعة الشمسية، فإنه يضمن تثبيت النظام بأكمله بأمان ويتحمل عقودًا من الضغوط البيئية. على عكس المثبتات العامة، تم تصميم خطاف السقف عالي الجودة لمواد تسقيف محددة - مثل القوباء المنطقية الإسفلتية أو المعدن أو البلاط أو الصفائح شبه المنحرفة - وهو مصمم للحفاظ على سلامة السقف المقاومة للعوامل الجوية مع دعم الوزن الكبير وأحمال الرياح. لا يقتصر اختيار خطاف السقف الصحيح على التثبيت فحسب؛ يتعلق الأمر بضمان الأداء والسلامة والامتثال للضمان على المدى الطويل لاستثمارك في الطاقة الشمسية.

معلمات المنتج التفصيلية: هندسة المتانة والأداء

يتم تصنيع خطافات السقف لدينا وفقًا لأعلى المعايير باستخدام مواد متميزة وهندسة دقيقة. فيما يلي المواصفات التفصيلية التي تحدد تفوق منتجنا.

مواصفات المواد والتشطيب

• المادة الأولية:سبائك ألومنيوم عالية الجودة (6063-T5/T6) أو فولاذ مجلفن بالغمس الساخن (S355MC)، تم اختيارها بناءً على التطبيق للحصول على نسبة القوة إلى الوزن المثالية ومقاومة التآكل.
• المعالجة السطحية:
  • الألومنيوم:أنودة شفافة أو ملونة (سمك طبقة 15 درجة على الأقل) لمقاومة استثنائية للأشعة فوق البنفسجية والتآكل.
  • فُولاَذ:مجلفن بالغمس الساخن (طلاء زنك 80 ميكرومتر على الأقل) أو تشطيب مطلي بالمسحوق لتحقيق أقصى قدر من المتانة في البيئات الساحلية أو الصناعية القاسية.
• السحابات:تم تضمين مسامير وصواميل من الفولاذ المقاوم للصدأ (درجة A2 أو A4-70)، مما يضمن عدم التآكل الجلفاني والاحتفاظ بقوة التثبيت على المدى الطويل.

الأبعاد الفنية وقدرات التحميل

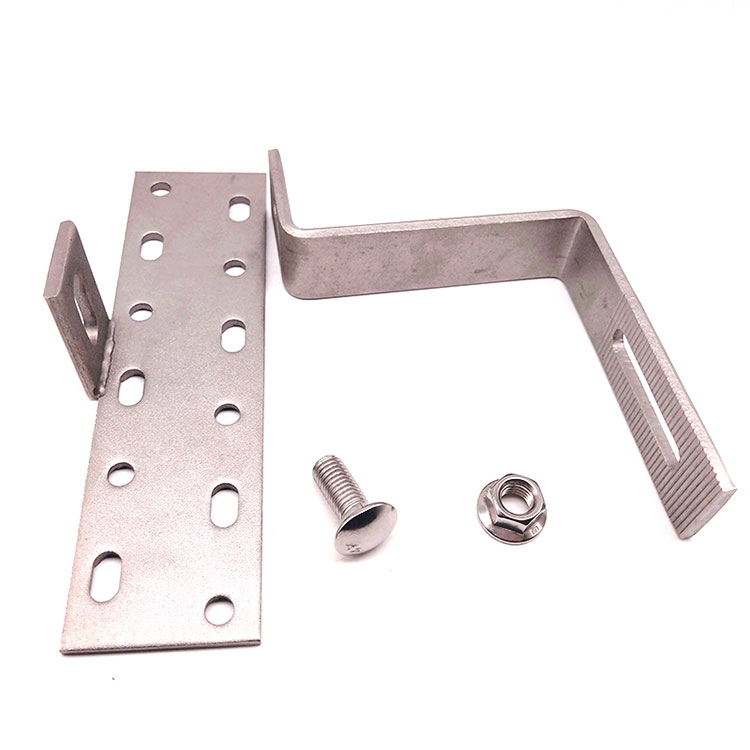

يوضح الجدول التالي البيانات الفنية الرئيسية لنموذج خطاف السقف غير المتماثل القياسي الخاص بنا، والمصمم للأسقف المبلطة أو ذات الألواح الخشبية.

توافق نوع السقف والملحقات

• أسطح الألواح الأسفلتية:تصميم بسيط مع وسادة ختم EPDM مدمجة من البوتيل/المطاط. يتطلب وامض لختم مقاوم للماء.
• الأسقف الخرسانية والبلاط الطيني:غالبًا ما يستخدم مع خطافات البلاط أو البلاط البديل. مصممة للتثبيت أسفل البلاط الموجود دون الحفر في الطبقة المقاومة للماء.
• أسقف الصفائح المعدنية:متوفر بمشابك متخصصة يتم تثبيتها على خط التماس أو ضلع الشكل المعدني، مما يلغي الحاجة إلى اختراق السقف.
• الأسطح المسطحة / الأغشية:تستخدم مع الصواني الصابورة أو ملحقات السقف المسطحة المتخصصة؛ تنطبق هندسة الخطاف المختلفة.
• الملحقات الرئيسية:غسالات مانعة للتسرب، وحشوات من الرصاص أو الألومنيوم، ومسامير متخصصة للعوارض الخشبية/الجمالونات، وكتل فواصل لمحاذاة البلاط.

الأسئلة الشائعة حول خطاف السقف: إجابات الخبراء على الأسئلة الشائعة

التثبيت والتوافق

س: هل يمكنني استخدام نفس نموذج خطاف السقف لسقف لوح الإسفلت الخاص بي وسقف قرميد جارتي؟

ج:عموما لا. تم تصميم خطافات السقف خصيصًا لمواد التسقيف والتشكيلات الجانبية المختلفة. من المحتمل أن يؤدي استخدام خطاف من الألواح الإسفلتية على سطح من البلاط إلى الإضرار بختم الطقس والاستقرار الميكانيكي. اختر دائمًا خطافًا مصممًا لنوع السقف المحدد لديك لضمان التوزيع المناسب للحمل والعزل المائي والامتثال لمعايير التثبيت.

س: كيف يمكنني تحديد المسافة الصحيحة بين خطافات السقف للألواح الشمسية الخاصة بي؟

ج:يعد تباعد الخطاف حسابًا هندسيًا مهمًا يعتمد على عدة عوامل: أبعاد اللوحة ووزنها، وأكواد حمل الرياح والثلوج المحلية (ASCE 7، Eurocode)، والتباعد بين عوارض السقف، وسعة الحمولة المحددة للخطاف نفسه. تتمثل نقطة البداية النموذجية في محاذاة الخطافات مع عوارض السقف (عادةً مراكز 400 مم أو 600 مم أو 24 بوصة) ووضعها في نهاية كل قسم من السكك الحديدية. للحصول على تباعد دقيق، راجع دائمًا الإرشادات الهندسية للشركة المصنعة للنظام أو استشر مهندسًا إنشائيًا.

س: هل من الضروري الاصطدام بعوارض السقف في كل مرة، وماذا لو أخطأت؟

ج:يوصى به بشدة وغالبًا ما تطلبه قوانين البناء لتثبيت خطاف السقف في عوارض السقف الصلبة أو الجمالون. وهذا يضمن نقل الحمل إلى هيكل المبنى. في حالة فقدان العوارض الخشبية، يمكن استخدام مسامير أو مثبتات مخصصة للخدمة الشاقة مصممة لتغليف السقف (مثل الخشب الرقائقي أو OSB) في بعض الأنظمة، ولكن هذا يقلل بشكل كبير من قوة السحب. اتبع دائمًا طرق التثبيت المعتمدة من قبل الشركة المصنعة للملحقات الثانوية، ولا تعتمد أبدًا فقط على مادة سطح السقف للحصول على الدعم الأساسي.

الأداء والمتانة

س: ما الذي يمنع خطاف السقف من التسبب في حدوث تسربات في السقف؟

ج:تعتبر خطافات السقف عالية الجودة جزءًا من نظام العزل المائي الكامل. يتم استخدامها بالتزامن مع:

• وامض:معدن (غالبًا من الألومنيوم أو الرصاص) أو لوح مطاطي يتم تركيبه أسفل الألواح الخشبية / البلاط المنبع ويلتف حول قاعدة الخطاف، مما يوجه الماء بعيدًا عن الاختراق.
• غسالات / منصات الختم:يتم تثبيت حشوات مطاط البوتيل EPDM أو البوتيل أسفل لوحة قاعدة الخطاف وحول أداة التثبيت، مما يؤدي إلى إنشاء ختم ضغط.
• التثبيت السليم:يعد الوضع الصحيح على السطح والختم باستخدام مادة مانعة للتسرب مناسبة (على سبيل المثال، البولي يوريثين) أمرًا بالغ الأهمية. عند تركيبه بشكل صحيح، غالبًا ما يكون هذا النظام أكثر مقاومة للماء من منطقة السطح المحيطة.

س: كم من الوقت يمكنني أن أتوقع أن يستمر خطاف السقف؟ هل ستتآكل؟

ج:يجب أن يستمر خطاف السقف المحدد والمثبت بشكل صحيح طوال عمر نظام الألواح الشمسية (25-30+ سنة). يتم ضمان مقاومة التآكل من خلال اختيار المواد (الألومنيوم أو الفولاذ المجلفن) والمثبتات المتوافقة من الفولاذ المقاوم للصدأ لمنع التآكل الجلفاني. يحمي الطلاء المؤكسد أو المجلفن من التدهور الناتج عن الأشعة فوق البنفسجية ورذاذ الملح والتلوث الصناعي. يُنصح بإجراء عمليات تفتيش منتظمة للتأكد من بقاء الأختام والمثبتات محكمة.

س: هل يمكن لخطافات السقف أن تتحمل الظروف الجوية القاسية مثل الأعاصير أو الثلوج الكثيفة؟

ج:نعم، عندما يتم تصميم نظام التثبيت الكامل ليناسب ظروف الموقع المحددة. تم اختبار خطافات السقف من حيث قوى السحب والقص الديناميكية التي تحاكي رفع الرياح الشديد (وفقًا لمعيار UL 2703 أو IEC 61215). بالنسبة للمناطق ذات الرياح العاتية أو الثلوج، ستفرض الهندسة تباعدًا أقرب بين الخطافات، ومن المحتمل أن تكون نماذج الخطافات أقوى (على سبيل المثال، الفولاذ بدلاً من الألومنيوم)، وقد تتطلب دعامات جانبية إضافية. تأكد دائمًا من أن نظامك مصمم لتلبية أو تجاوز متطلبات كود البناء المحلية للأحمال البيئية.

الاختيار والمصادر

س: هل خطافات السقف عالمية أم أنها خاصة بعلامة تجارية خاصة بسكة التثبيت؟

ج:في حين أن العديد من الخطافات مصممة لتكون متوافقة مع ملفات السكك الحديدية القياسية الصناعية (مثل تلك ذات قناة بعرض 30-50 مم)، إلا أنها ليست قابلة للتبديل عالميًا. تشمل العوامل الحاسمة الهندسة الداخلية للسكك الحديدية، وحجم الترباس المطلوب، وآلية تثبيت الخطاف. يمكن أن يؤدي استخدام خطاف غير متوافق إلى تثبيت غير مناسب أو تآكل كلفاني أو فشل النظام. تحقق دائمًا من التوافق مع مورد السكك الحديدية الخاص بك أو اختر الخطافات والقضبان من نفس مزود نظام التثبيت المعتمد.

س: ما هي المعلومات التي يجب أن أقدمها للمورد الخاص بي للحصول على خطاف السقف المناسب؟

ج:لضمان حصولك على المنتج الصحيح، قم بتزويد المورد الخاص بك بما يلي:

• نوع مادة التسقيف (مثل البلاط الخرساني أو المعدن القائم).
• ملف تعريف البلاط أو نوع الألواح الخشبية (إن أمكن).
• اصنع ونموذجًا لسكة التثبيت المقصودة.
• المواد الخشبية/الجمالون والتباعد.
• موقعك الجغرافي (لاعتبارات الحمل البيئي الأساسي).
• أي متطلبات شهادة محددة (على سبيل المثال، قائمة UL، موافقة TÜV).
